Q41H/Y硬密封浮動球閥

所屬類別:硬密封球閥系列

產品名稱:Q41H/Y硬密封浮動球閥

產品標簽:Q41H硬密封球閥,Q41Y浮動球閥

更新時間:2021/6/24 14:37:12

訪問統計:

產品描述

金屬硬密封浮動球閥產品簡介:

本公司生產的Q41H/Y硬密封浮動球閥解決了防密封表面粘帶和高溫卡阻的現象,采用了彈性加載結構,在正常關閉情況下確保了球體密封面與閥座密封之間的接觸,在高溫工況下,能有效補償內件受熱膨脹,避免因高濁而導致的卡阻,適合于中小口徑高溫使用場合。球體表面采用特殊表面硬化處理,閥座整體用特種硬質材料或局部堆焊硬質材料,確保密封圈之間有合適的硬度差,因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨,金屬纏繞式墊片,能用于高溫、高壓工況,并具有耐火燒功能。

金屬硬密封浮動球閥工作原理:

Q41H/Y硬密封浮動球閥的球體與閥座完全采用金屬對金屬的密封方式,為了確保閥門在各種溫度和壓力下的可靠密封,針對用戶的不同使用工況和要求,可以采用多種先進的球體和閥座的硬化技術,包括超音速?lài)娡俊㈡嚮鶉姾浮⒈砻嫣厥庥不⒂操|(zhì)合金噴焊以及采用高強度高硬度陶瓷材料等,球體和閥座表面硬度一般可達到HRC60以上,****可達HRC74以上。密封面材料耐溫可達540℃,****可達980℃。材料的結合強度可以達到10000PSI以上,密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。

金屬硬密封浮動球閥產品特點:

1、本身具有防火防靜電功能。

2、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構,防止誤操作。

3、采用下裝式閥桿、設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。

4、閥座采用圓柱形彈簧加截的金屬硬密封結構,能適應于較高溫度及各種粉塵與固體顆粒介質。

金屬硬密封浮動球閥主要零部件:

主要零件

閥體

WCB

ZG1Cr18Ni9Ti

CF8(304)

CF3(304L)

ZG1Cr18NT
12Mo2Ti

CF8(316)

CF3M(316L)

球體、閥桿

2Cr13

1Cr18Ni9Ti

OCr18Ni9
(304)

00Cr19Ni11
(304L)

1Cr18Ni
12Mo2Ti

0CR17Ni
12Mo2(316)

00Cr17Ni
14Mo2(316L)

密封圈

特種硬化材料

填料、墊圈

柔性石墨環      柔性石墨纏繞墊

適用工況

適用介質

高溫的或含有顆粒等介質

適用溫度

-28-400℃

-28-500℃

應用規范

設計制造按

GB122237-89

API6D

JPI7S-48

法蘭遲寸按

JB79-59、GB9113、HG20592-97

ANSI B16.5

JIS B2212-2214

結構長度按

GB12221-89

ANSI B16.10

JIS B2002

檢驗試驗按

GB/T13927-89 JB/T9092-99

API598

API598

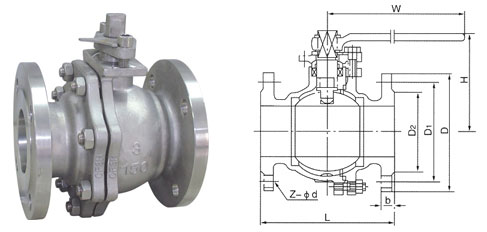

金屬硬密封浮動球閥主要連接尺寸:

1.6MPa

型號

公稱通徑 Dn (mm)

尺 寸 (mm)

L

D

Dl

D2

B-f

Z-φd

H

DO

Q41H-16P

15

130

96

86

46

14-2

4-14

60

108

20

140

105

75

65

14-2

4-14

64

120

25

150

165

85

65

16-2

4-14

90

165

32

165

135

100

78

16-2

4-18

105

180

40

180

146

110

85

18-3

4-18

150

24O

50

200

160

126

100

18-3

4-18

190

240

65

220

180

145

120

18-3

4-18

195

320

80

260

195

160

135

20-3

8-18

216

360

100

280

216

180

165

20-3

8-18

260

400

125

320

246

210

186

22-3

8-18

280

500

150

360

280

2lO

210

2l-3

8-23

320

600

200

400

335

295

265

26-3

12-23

370

800

250

450

406

355

320

3O-33

12-25

2.5MPa

型號

公稱通徑 Dn (mm)

尺 寸 (mm)

L

D

Dl

D2

B-f

Z-φd

H

Do

Q41H-25P

15

130

95

65

45

14-2

4-14

60

108

20

14O

105

75

55

14-2

4-14

64

120

25

150

115

85

B5

16-2

l-14

90

165

32

165

136

100

78

16-2

4-18

106

180

4O

180

146

110

85

18-3

4-18

160

24O

50

200

160

126

100

20-3

4-18

205

270

65

220

180

145

120

22-3

8-18

215

360

80

260

195

160

136

22-3

8-18

230

4OO

100

280

230

190

165

24-3

8-23

270

500

125

S20

270

220

188

28-3

8-26

300

600

150

360

300

260

218

30-3

8-26

340

900

200

400

360

310

278

34-3

12-26

4OO

1100

260

457

425

370

332

36-3

12-30

4.0MPa

型號

公稱通徑 Dn (mm)

尺 寸 (mm)

L

D

D1

D2

B-f

B-f

Z-φd

H

Q41H-40P

15

130

96

66

46

40

16-2

4-14

80

20

140

105

75

65

5l

16--2

4-14

66

25

150

116

85

65

58

16-2

4-14

90

32

180

135

100

78

66

18_S

4-18

105

40

200

145

110

85

76

20-3

4-18

170

50

220

160

125

100

88

20-3

4-18

230

65

260

180

146

120

IIO

22-3

8-18

250

80

280

195

160

135

12l

22-3

8-18

250

100

320

230

190

160

150

24-3

8-23

296

125

400

270

220

188

176

28-3

8-25

330

150

400

300

250

218

204

30-3

8-26

376

200

457

376

320

282

260

38-3

12-30

440

250

533

446

385

346

313

42-3

12-3l
